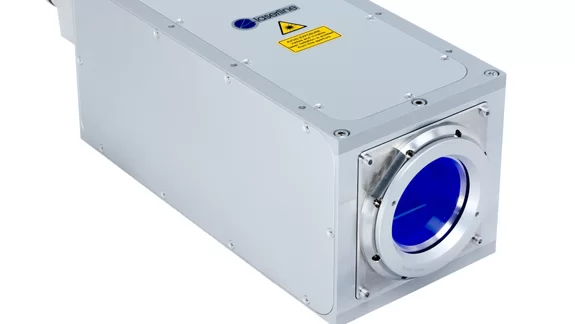

熱表面処理や少量生産における多くの作業において、レーザシステムと加工光学系は、様々な異なるワーク形状に柔軟に適応できなければなりません。レーザーライン社のダイオードレーザに完璧に適合するOTZズーム光学系は、スポット長およびスポット幅の柔軟な作成を可能にします。変化する加工シナリオをたった1つの光学部品で実現することができます。アプリケーション固有の構成は、レーザーラインシステム構築キットの追加モジュールで最適化することができます。
例えば、受注生産における表面硬化のような、定期的にタスク範囲が変化するレーザアプリケーションでは、ユーザは加工光学系を永久に交換する必要がありません。レーザーラインのOTZズーム光学系は、ここで最適なサポートを提供します。レーザ焦点のトップハットのエネルギー分布が連続的に一定しているため、5～174 mmのスポット長またはスポット幅が可能です。従って、準線形スポットから大規模な正方形スポットまで、様々な焦点が可能です。

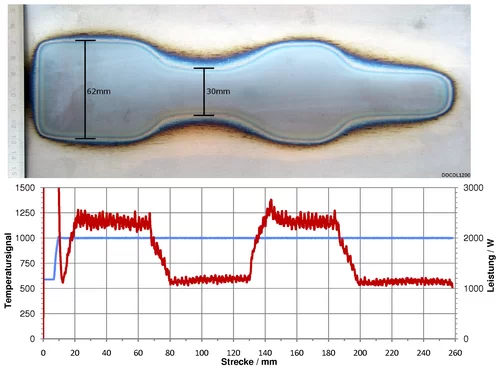

温度/パワー制御：
表面温度一定、トラック幅可変
青線＝温度曲線
赤線＝レーザー出力曲線

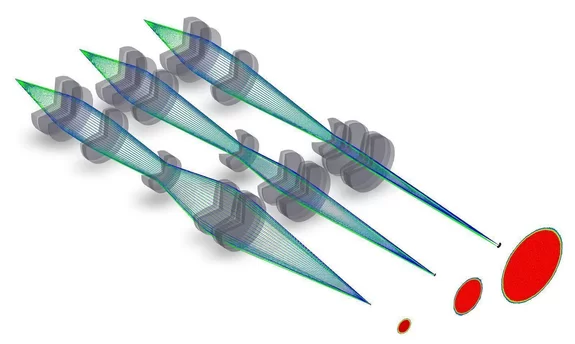

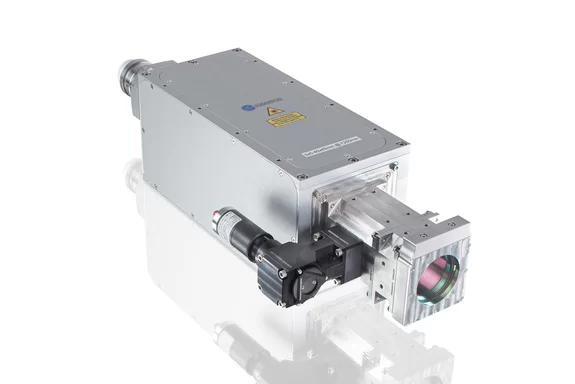

レーザーラインOTZ ズーム光学系は、均質化エレメントの電動調整により、ワークへのレーザビームのトラック幅とビーム高さを制御します。幾何学的なスポットパラメータは、さらに実行プロセス中に変更することができます。このような動的な調整により、非常に複雑な加工タスクにも柔軟かつ効率的に対応することができます。水冷と内蔵温度センサーにより、最大10キロワットの高出力での常時運転が可能で、レーザーラインOTZ光学系はマルチシフトでの使用にも適しています。過酷な生産環境では、保護等級IP54の安定したハウジングが光学系を埃や湿気から保護します。
OTZオプティックのモジュラーシステムコンセプトは、特殊なプロセス要求に対するお客様独自のソリューションを迅速かつ経済的に実現します。

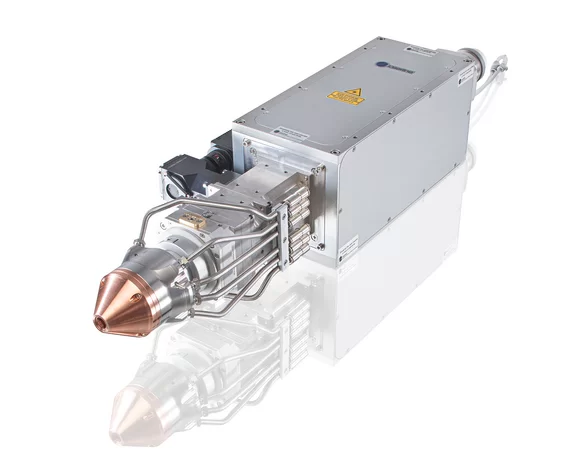

レーザーライン社のOTS光学部品と同様に、ユーザはOTZ光学部品を個別に設定し、アプリケーションの特別な要求に合わせることができます。
例えば、焼入れ工場に簡単に組み込むために、90°カップリングユニットを装備することができます。このカップリングユニットを介して、トラック幅の変更時に温度制御された出力制御のための光高温計を統合することもできます。
さらに、より多くの構成オプションが利用可能です。
OTZズーム光学系は、スポット長やスポット幅をフレキシブルに設計できるため、1つの光学系で様々なアプリケーションシナリオを実現できます。
