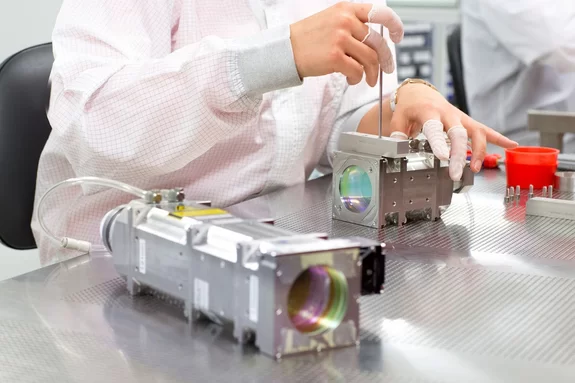

Configuration of process optics with integrated beam homogenization in laboratory by Laserline diode lasers

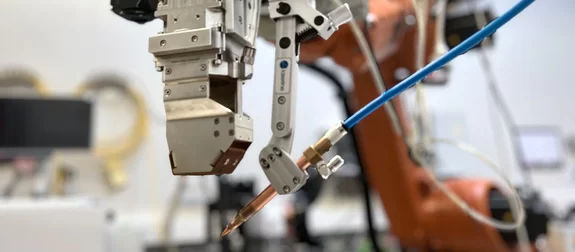

OTS optic with a wire holder application by Laserline diode lasers

OTSシリーズ光学系 | モジュラー光学系

モジュール式OTS光学系は、幅広い応用分野をカバーしています。

モジュラー構造キット
NEW

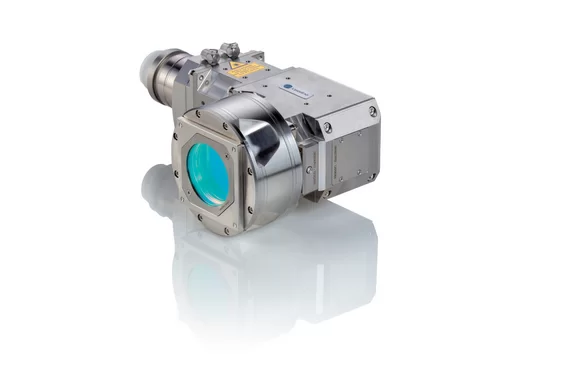

新着情報ウルトラワイドスポット

大面積レーザー加工のための超広帯域ビーム技術

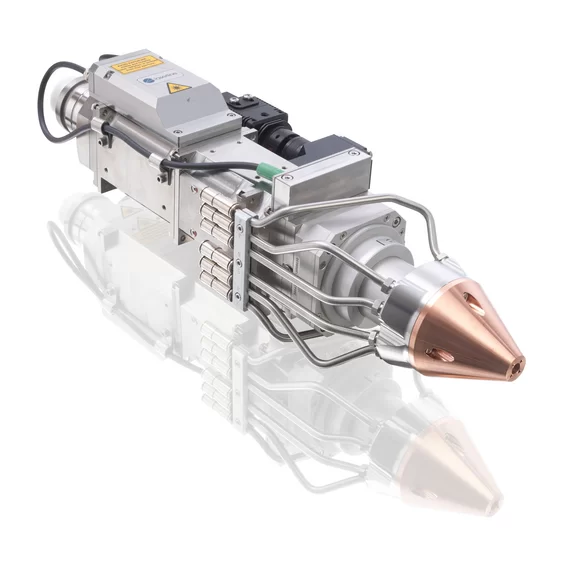

OTS5 optic with multi stream nozzle for laser cladding by Laserline diode lasers
クラッディング

クラッディング、補修溶接、アディティブ・マニュファクチャリング

表面処理

金属の処理|CFRP部品のテーピング

溶接

金属および非金属の熱伝導とキーホール溶接

ろう付け

車体構造における金属のろう付けなど

OTSオプティクス

頑強、可変、モジュール式

レーザーラインOTS光学系は工業材料加工用に設計され、レーザーライン社のダイオードレーザと組み合わせて使用されます。モジュール設計と豊富なスポット形状により、どのような加工要求にも柔軟に対応します。

連続運転に耐える頑強さ

レーザーライン社のOTS光学系は、工業生産プロセスにおけるしばしば要求の厳しい現場条件に適合しています。保護等級IP54の完全な内部冷却と耐腐食性のステンレス鋼ハウジングにより、光学部品は、高ダストと高湿度の厳しい生産環境での永続的な使用にも耐えます。標準インターフェースにより、既存の生産工場やその制御システムに簡単に統合できます。

モジュール式の構造

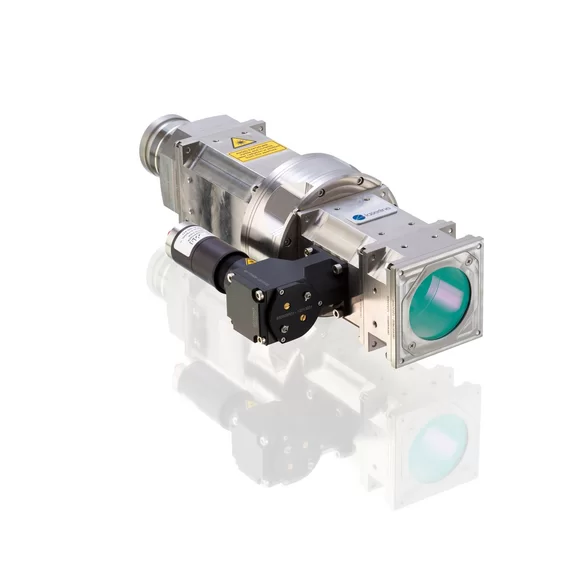

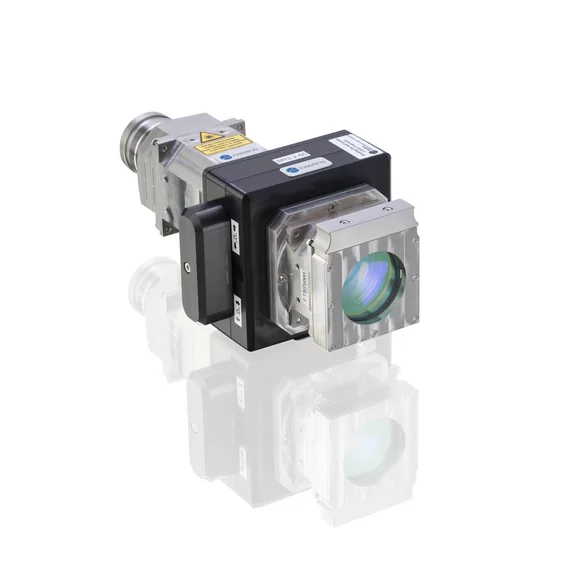

コンパクトなOTS-3シリーズと高性能なOTS-5シリーズには、光学系を個別に構成し、プロセスに最適に調整できる包括的なシステム構築キットが用意されています。ホモジナイゼーション光学系やマルチスポットモジュールにより、ほとんどどのような焦点形状にも対応できます。さらに、クロスジェットやパウダーノズルのような追加コンポーネントにより、幅広いアプリケーションに対応できます。プロセス制御やモニタリング用に、パイロメーターやCMOSカメラなどの様々なセンサーをご用意しています。

モジュール式システム構築キット(Laserline標準用)は、投資を保護し、新しいタスクやプロセスパラメータへの適応性を保証します。

  • 柔軟な組み合わせが可能なモジュラー多様性
  • 高負荷に耐える堅牢な構造
  • 溶接、レーザー焼入れ、クラッディング用
  • 標準インターフェースに対応
  • 顧客固有のフォーカスフォーム

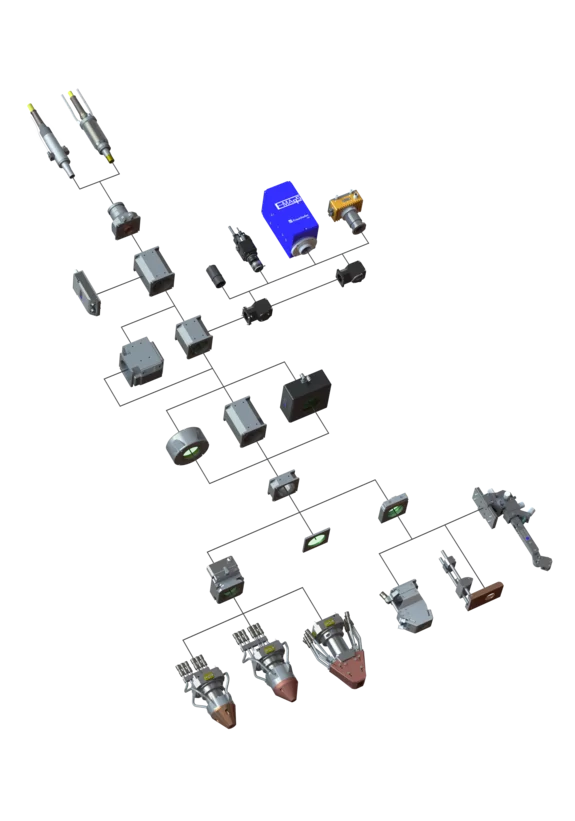

Separated components correctly aligned as a construction kit to form an OTS by Laserline diode lasers

フレキシブルな使用

溶接、ろう付け、コーティング用の円形または楕円スポット、軟化またはアブレーション用の直線または矩形スポットなど、レーザーラインのOTS光学系は常にレーザビームを所望の焦点面形状に集光し、今日のレーザアプリケーションの典型的なビーム要件をすべて満たします。より特殊なアプリケーション、例えば同時溶接の場合、ダブルスポットや円形フォーカスのような特殊な構成も可能です。

Round spot for welding application from an OTS optic shown as a heatmap by Laserline diode lasers
Rectangular spot for welding application from an OTS optic shown as a heatmap by Laserline diode lasers
Rectangular spot for welding application from an OTS optic shown as a heatmap by Laserline diode lasers

光学および機械仕様

OTS-3 OTS-5
鏡筒外形寸法 56 x 56 mm² 74 x 74 mm²
最大出力(ご要望によりそれ以上の出力も可能) 12,000 W 25,000 W
開口数 NA 0.1 - 0.2

ビーム成形ソリューション
