LDL Serie |
Direkte Diodenlaser
Kompakter Direktdiodenlaser für effiziente großflächige Erwärmung, Laser-Beschichtungsanwendungen und mehr
Kompakter Direktdiodenlaser für effiziente großflächige Erwärmung, Laser-Beschichtungsanwendungen und mehr

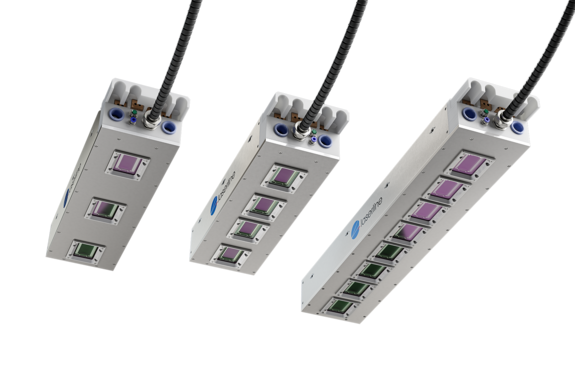

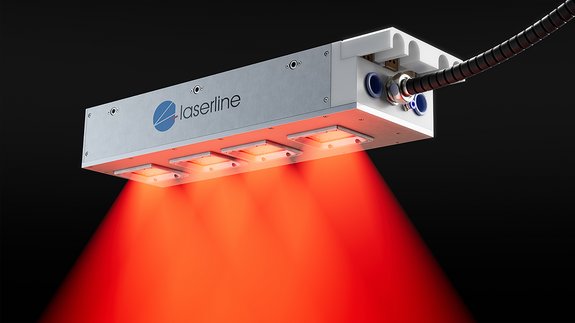

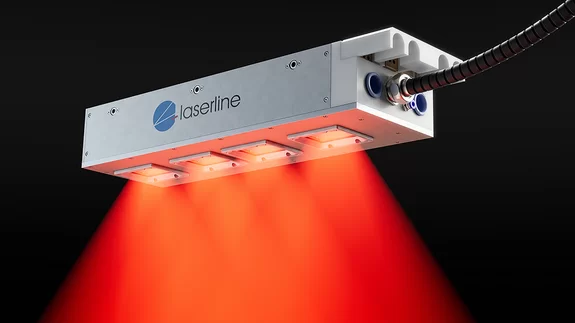

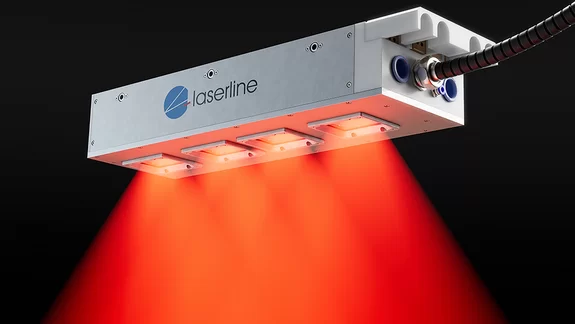

Die neuen LDL-Direktdiodenlasersysteme bieten eine kompakte und effiziente Lösung für die moderne Wärmebehandlung. Durch den Verzicht auf Lichtleitkabel reduziert das Design Kosten und Komplexität und verbessert sowohl die Zuverlässigkeit als auch die Benutzerfreundlichkeit. Durch die direkte Photonenemission von Diodenkantenemittern erreicht das System einen Steckdosenwirkungsgrad von über 56 % und setzt damit neue Maßstäbe in der Energiebilanz. Durch die Kaskadierung der LDL-Module ermöglicht das innovative Modulkonzept eine großflächige Bestrahlung über mehrere Meter Länge. Gleichzeitig wird die Systemgröße deutlich reduziert. Die Möglichkeit, mit minimalen oder weit entfernten Arbeitsabständen zu arbeiten, schafft ein Höchstmaß an Flexibilität bei der Auslegung des Systems, um es an die spezifischen Anwendungsanforderungen anzupassen.
Energieeffizient
Modular
Leistungsanpassung
Maßgeschneidert
Kostengünstig
Kompakt
Steuerung der Strahlform
Flexibel und einfach zu implementieren
Effizient und zuverlässig
Garantiert zukunftssicher
| LDL 13.000 | LDL 34.000 | ||||
|---|---|---|---|---|---|
| Max. Laserleistung | 13.000 W | 34.000 W | |||
| Spot-Größen* | 300 x 400 mm² | 600 x 600 mm² | |||
| Arbeitsabstand* | 300-1500 mm, maßgeschneidert nach Kundenspezifikation, verschiedene Konfigurationen verfügbar | ||||
| Wellenlängenbereich* | 980 nm | ||||
| Anzahl der Laseremissionszonen* | 3-8 | ||||
| Leistungsbereich | 10 % bis 100 % der Nennleistung | ||||
| Anstiegszeit | < 10 ms (10/90) | ||||
| Homogenität | +/- 2 % | ||||
| Steckdosen-Wirkungsgrad | > 56 % | ||||
| Gewicht | ca. 13 kg | Ca. 22 kg | |||
| Abmessungen | Ca. 165 x 97 mm² (BxH) x kundenspezifische Kopflänge | ||||
*Verschiedene Konfigurationen verfügbar, abhängig von Kundenspezifikationen
Ein standardmäßiger LDL-Direktdiodenlaser bietet möglicherweise nicht die erforderlichen Leistungsmerkmale für Ihre spezielle Anwendung. Um optimale Ergebnisse zu erzielen, bieten wir eine kundenspezifische Lösung für direkte Diodenlaser an, die nach Ihren genauen Anforderungen, einschließlich Wellenlänge, Ausgangsleistung, Strahlqualität und Integrationsparametern, konstruiert und entwickelt wird.

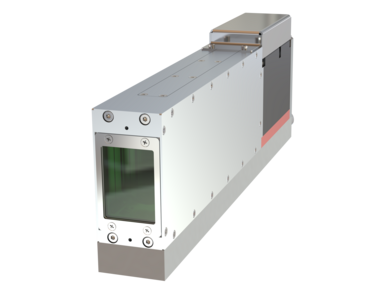

Ultrakompakter Direkt-Diodenlaser für Wärmebehandlungsanwendungen mit einer Gehäusebreite von nur 50 mm. Der Bearbeitungskopf mit integrierter Strahlquelle und Optik erzeugt rechteckige und vollständig homogenisierte Laserspots, die an die Prozessanforderungen angepasst werden können. Mehrere Bearbeitungsköpfe können zu einem System-Setup kaskadiert werden.

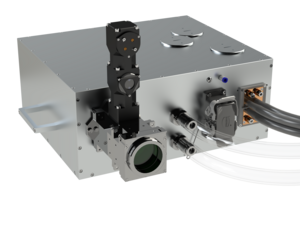

Besonders robuster und geschützter Direktdiodenlaser für raue Prozessumgebungen.

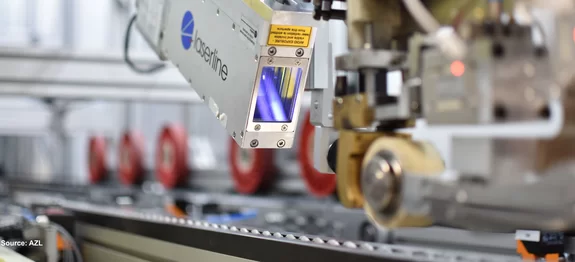

Diodenlaser werden bereits seit 2009 bei der Herstellung von CFK-Bauteilen eingesetzt. Beim Tapelegen und Tapewickeln von faserverstärkten Kunststoffen werden die abgelegten bzw. gewickelten Bänder mit Hilfe von Lasern verschweißt. Die verbesserten mechanischen Eigenschaften für Produkte und Gewichtseinsparungen von bis zu 70 Prozent, führen zu einer kontinuierlichen Zunahme der Anwendungen mit CFK (kohlenstofffaserverstärktem Kunststoff) Komponenten. Aktuelle Produktionssysteme mit einem einzigen Bearbeitungskopf sind jedoch in ihrer maximalen Ausbeute begrenzt. Um die Produktionskapazität von Bandauflegeanlagen zu erhöhen, entwickelte Laserline einen modularen Direktdiodenlaser mit einer Gehäusebreite unter 50 mm. Das Design ermöglicht die Integration mehrerer Köpfe in einer Aufspannung. Der Bearbeitungskopf mit integrierter Laserquelle und Optik erzeugt einen rechteckigen, vollständig homogenisierten Laserstrahl, der an die Bandgrößen angepasst werden kann. Die maximale Laserleistung von über 2 kW pro Bearbeitungskopf sorgt für hohe Prozessgeschwindigkeiten und das zuverlässige Schmelzen des Bandmaterials. Ein hoher Arbeitsabstand von mehr als 200 mm ermöglicht eine kontaminations- und kollisionsfreie Fertigung. Durch den Einsatz ausschließlich industrieerprobter Standardkomponenten, ist ein schneller und zuverlässiger Prozessanlauf gewährleistet.
Ein wichtiges Anwendungsfeld für Diodenlaser im industriellen Bereich ist das Laserauftragschweißen bzw. Laser Metal Deposition (LMD) zur Herstellung von hochwertigen Laserbeschichtungen. Durch Diodenlaser-Auftragschweißen veredelte Bauteile werden z.B. im Bergbau, in der Landtechnik oder im Fahrzeugbau eingesetzt. Spezielle Anwendungs- oder Integrationsanforderungen erschweren im Einzelfall den Einsatz von fasergekoppelten Diodenlasern.
Das Designkonzept dieses Direktdiodenlasers, der für die Integration in ein komplexes Beschichtungssystem für Motorkomponenten entwickelt wurde, ist besonders für raue Prozessumgebungen geeignet. Der Prozesskopf erfüllt die Anforderungen der Schutzklasse IP64 und ist auch für den bewegten Betrieb mit hohen Beschleunigungen ausgelegt.
Die modularen Strahlquellen der LDL Direktdiodenlaser-Serie ermöglichen eine schnelle und wirtschaftliche Realisierung kundenspezifischer Lösungen für spezielle Anwendungen und Einbausituationen.
