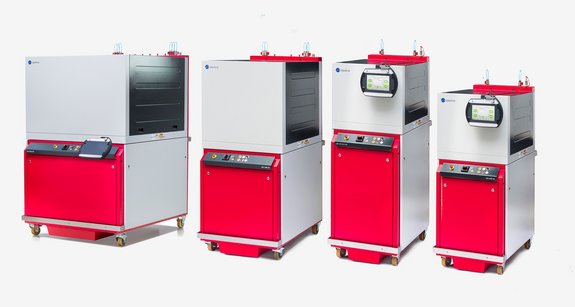

LDF 系列 - 可移动式高功率二极管激光器

LDF系列激光器 - 着眼于未来

Laserline的LDF系列激光器为高功率激光器树立了新标杆。激光器由坚固的滑轮支撑,即使是功率超过20千瓦的激光器也只需单人即可将其推至不同工位进行生产,此项优势独一无二。客户仅需提供电、水和一根光缆,就可以将激光器用于生产。我们不断优化二极管主动水冷系统,激光器在保证高功率的同时也能达到很好的光束品质: 从600 µm芯径中可以发出8 kW的激光功率,发散角NA0,1。这样一整套紧凑型激光器占地还不到一平方米。

模块化的设计确保设备高度灵活

无论是功率大小,冷却系统还是接口类型: LDF系列都能够为您量身定制设备配置,来适应顾客不同的需求。冷却系统可以内置也可以外置,可选水/水或水/气冷却。激光器系统控制继承了冷却机组,完美适配生产线。高功率激光器占地面积小,可以独立持续运行。所有系统部件通过内部联网,可以实时监测诊断故障并做出及时应对。

功率与功能的新标杆

LDF系列激光器光电转换效率高达近50%,技术上遥遥领先。激光器的功能无可挑剔: 移动式热插拔操作面板便于远程监控LDF激光器。推拉式滑盖的设计,便于操作连接区域和接口。方便系统部件的更换 – 这样不会给生产带来任何影响。

智能控制系统不同凡响

最新的工业以太网络将系统组件以及激光器接口和中心控制系统相连,实现实时监控。OPC/UA接口为平台的独立性、垂直和水平数据通信提供先决条件。激光器因此能够完美地集成于现代化的系统结构。可以随时调取所有信息,不受时间地点的限制。这一操作既可以通过移动式操作面板,也可以通过与控制中心联网,还可以通过安全远程访问得以实现。

工业4.0,通过OPC UA进行信息交互

OPC UA接口是独立于平台的、垂直的和平面的信息交互的前提。它保障了激光器、光纤和加工镜组的现代化系统集成,是激光解决方案数字化的基础。

  • 所有联网Laserline产品的去中心化信息收集
  • 系统透明度和可靠性进一步提升
  • 实时状态数据收集
  • 客户定制的功率对比
  • 维修间隔期改进,降低维护成本
  • 以能量监测作为消耗分析的基础

二极管激光器光源

二极管光源是由多个堆栈组成,每个堆栈包含单个二极管巴条。每个堆栈所需巴条的数量和所需堆栈的总数决定了激光器的功率和光束品质。通过一项专利技术,可将单一二极管发出的光聚拢成为一束,最终耦合到光纤中去。通常情况下,通过模块化的设计,可以在之后增加堆栈来提升激光器功率。

堆栈管理

Laserline每台二极管激光器稳定性的决定因素: 单个激光二极管。特殊研发的测试程序和十分严苛的检测标准确保了只有合格的激光二极管才能投入使用。在二极管激光元件达到最长使用寿命,需要更换之前,可以确保Laserline的二极管激光系统运行时间超过30,000小时,这相当于5-7年的生产周期。 当然,尽管我们做了所有的预防措施,还是不能避免发生一些意外,Laserline最先研发的堆栈管理系统会率先做出反应。基于减负设计和系统自动调节,将会在最短时间内排除故障。

技术优势总览

  • 全世界唯一能做到45 kW功率的移动式激光器
  • 模块化: 可选外置或内置式冷却系统
  • Laserline 水/水或者水/空冷却系统
  • 光电转换率高: 可达50%
  • 经过实际检验的的主动二极管冷却技术
  • 所有系统部件内部联网
  • 故障实时诊断
  • 接口与旧版系统设备无障碍兼容

每个方面都追求最好

  • 热插拔移动式操作界面
  • 便捷的USB激光数据备份
  • 通过网络访问进行远程操作
  • 推拉式滑盖设计,便于维修
  • 系统稳定运行超过30,000小时
  • 多班制运行仍能确保高度稳定
  • 工业4.0,通过OPC UA实现信息交互
  • 激光二极管5年质保,整机2年质保

光学参数

最大输出功率8.000 W11.000 W16.000 W22.000 W45.000W
光束品质30 mm.mrad40 mm.mrad60 mm.mrad100 mm.mrad200 mm.mrad
 可选其他激光功率和光束品质
光纤600 µm[NA 0,1]400 µm[NA 0,2]600 µm[NA 0.2]1.000 µm[NA 0.2]2,000 µm[NA 0.2]
f = 150 mm时最小光斑450 µm600 µm900 µm1.500 µm3.000 µm
光纤长度10m, 20m, 30m, 50m, 100m, 其它长度请咨询
稳定性< +/- 2%超过2小时
波长900 nm 到 1,080 nm

机械规格

VG62重量 约 600 公斤,尺寸: 1.012 x 680 x 1.244 mm³ (长 x 宽 x 高)
VG64重量 约 750 公斤, 尺寸: 1.012 x 680 x 1.599 mm³ (长 x 宽 x 高)
VG66重量 约800 公斤, 尺寸: 1.065 x 850 x 1.845 mm³ (长 x 宽 x 高)
VG68重量 约 950 公斤, 尺寸: 1.409 x 1.227 x 1.865 mm³ (长 x 宽 x 高)
