LDF-시리즈

LDF 기반 - 미래를 생각합니다.

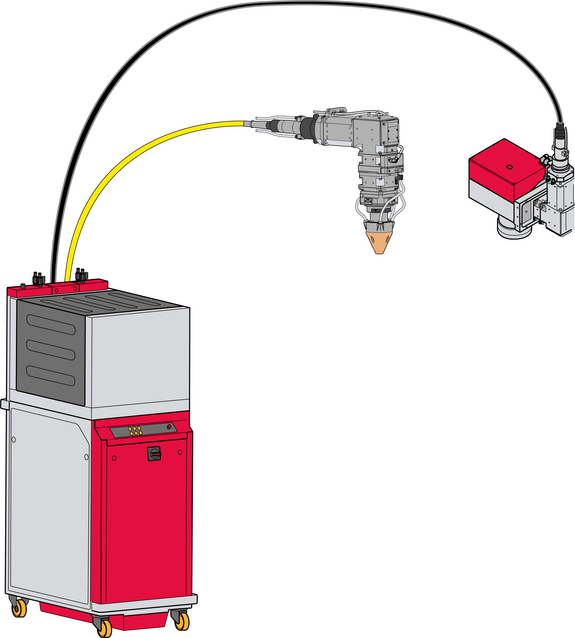

LDF 시리즈는 고출력 다이오드 레이저의 기준이 됩니다. 20 Kw. 이상의 다이오드 레이저역시 간단하게 단 한명의 직원이 손쉽게 이동하여 한 장소에서 다른 장소로 이동할수 있으며 간단하게 전기와 광케이블 그리고 냉각수를 연결합으로서 장비가동준비를 완료할수 있습니다. 지속적으로 다이오드 레이저의 직접냉각방식을 발전시켜서 출력을 높이며 아울러 빔품질의 향상에도 노력하고 있습니다 : 8 Kw. 출력을 600 µm 파이버 그리고 NA 0,1 등컴팩트한 레이저를 1 m² 미만의 설치면적이 필요합니다.

모듈형식의 구조로 최대의 유연성

새로운 LDF 시라즈는 출력, 냉각기 혹은 인터페이스등 고객의 원하는 사양에 맞게 구성할수 있으며 변화하는 요구사항을 충족시킬수 있습니다. 레이저들은 내부 또는 외부에 레이저라인의 냉각시스템을 장착하고 있습니다. 이런 완벽한 생산라인에 조건에 맞출수 있으며 또한 전체 제어시스템에 연계하여 고출력레이저를 작은 설치면적에서 장기적으로 적용할수 있습니다. 전체 시스템이 서로 연계되어 이상발생시 신속하게 진단하고 대처할수 있습니다.

출력과 기능성의 기준

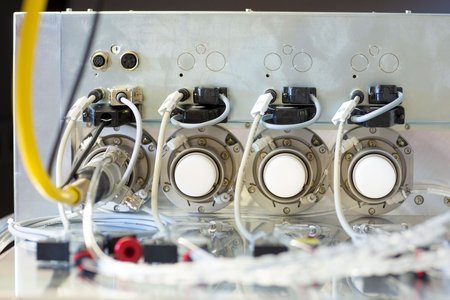

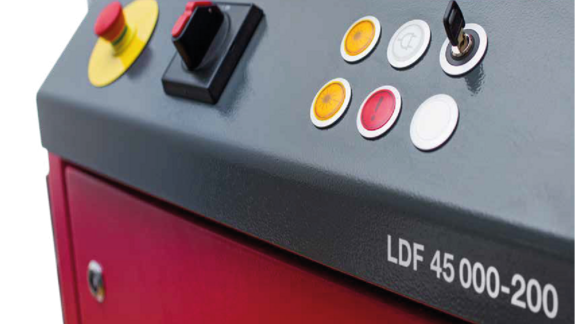

LDF 시리즈는 최대 전기효율이 50 % 정도까지 가능하며 기술적으로도 효율적입니다.  기능성 역시 기대를 충족시켜줍니다. 모바일 Hot-Plug 방식의 OP-Panel 은 원거리에서도 제어, 감시가 가능합니다. 연결부나 인터페이스부분은 미닫이 형태로 되어 있어 접근이 용의합니다. 각 부품들은 필요시 교체가 용의하여 생산중단을 최소화 할수 있습니다.

편리한 시스템제어가 차이점을 보여줍니다.

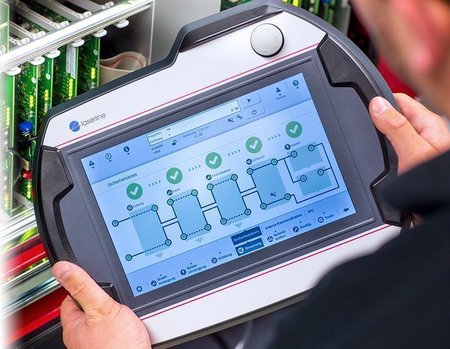

최신의 각 부품들과 인터페이스는  산업용 Ethernet 으로 서로 연결되어 있어 실시간으로 중앙 제어장치에서 제어, 감시가 가능합니다. OPC/UA 인터페이스를 통하여 수직적 혹은 수평적으로 서로 데이터를 주고 받을수 있습니다. 경고와 에러 2 단계로 구성된 장비문제점 관리프로그램에서 원인을 분석하고 필요할 경우 할수 있는 조치들을 알려줍니다. 모든 프로세스와 관련된 정보들은 시간과 장소에 관계없이 볼수 있습니다. 직접 레이저장비에서 확인하거나 또는 OP-Panel 에서나 혹은 네트워크를 통하여 확인이 가능합니다.

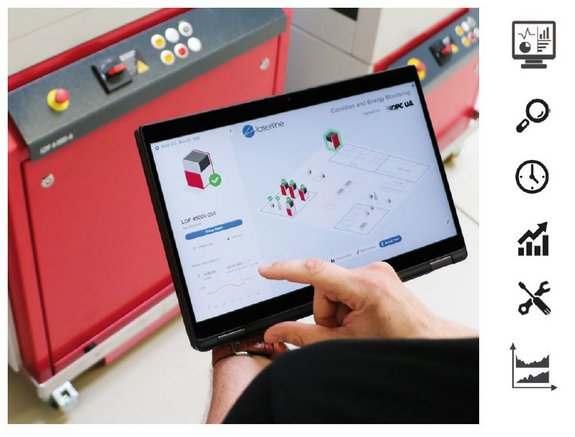

OPC UA 의 인더스트리 4.0 통신(산업용 표준 프로토콜)

OPC UA  인터페이스는 수평적, 혹은 수직적인 플랫폼을 가진 데이터  통신을 구축하기 위한 요구를 충족시킵니다. 이것은 현대적인 시스템 구조 하에 레이저와 광케이블 그리고 옵틱 등의 통신연결을 가능케 하고, 새로운 디지털 레이저 솔루션의 기초가 됩니다.

​​​​​​​

  • 네트워크화 된 모든 Laserline 제품들에 대한 분산된 정보를 수집
  • 향상된 시스템 투명성과 신뢰성
  • 실시간 장비 상태 데이터 수집
  • 고객 별 성능 비교
  • 최적화한 서비스 주기를 통한 유지 보수 비용 절감
  • 출력분석과 대처방안을 위한 에너지 모니터링

다이오드 레이저의 발진기

레이저라인 다이오드 레이저의 발진기는 필요한 출력과 빔품질에 따라 여러 개의 스택으로 구성되어 있으며, 스택은 또한 여러 개의 다이오드 바 로 구성되어 있습니다. 각 다이오드 바와 스택에서 발진된 레이저는 특허받은 기술로 광케이블에 보내집니다. 대부분의 경우는 모듈형식으로 구성되어 혹시라도 추후에 출력을 높이고저 할때는 추가로 스택을 장착하여 출력을 높일수 있습니다.  스택메네지먼트시스템.  궁극적으로 특별한 자체개발한 검사시스템에 의해 선별된  다이오드 바가 다이오드 레이저의 심장부라 할수 있습니다. 레이저라인의 다이오드 레이저는 보통 30.000 가동시간 혹은 5-7년의 수명을 가지고 있으며, 이후에 필요한 부품을 교체하여야 합니다. 혹시라도 그 기간동안 다이오드 바 또는 스택에 문제가 발생할시 업게최초로 개발한 Stackmanagementsystem 으로 자동으로 시스템셋팅에서 출력보상을 하여 줍니다.

장점 보기

  • 세계적으로 유일하게 이동 가능한 45kW 출력 레이저 구축
  • 모듈: 내외부적으로 장착된 냉각시스템
  • 최대한 투명한 정보를 공유하기 위해 모든 기기(레이저, 옵틱, 파이버) 의 정보 전달
  • 높은 에너지 효율: 50퍼센트까지 절감
  • 검증된 액티브 다이오드 냉각기술
  • 모든 장비들이 내부적으로 연결되어 있음
  • 에러 발생시 실시간으로 진단 가능
  • 지금까지의 레이저와 기기 그리고 모듈과 인터페이스 호환 가능

모든면에서 최고의 품질

  • LDF 시리즈는 적용분야에 관계 없이 적합한 빔품질과 사용 편의성을 보장
  • Hot-Plug 가능한 OP-Panel 또는 원격제어와 레이저 데이터를 USB에 저장 가능
  • 슬라이딩 방식의 커버로 접근성이 용이하며 견고한 구성으로 최소 30.000 시간 가동 가능
  • 다이오드 바에 대한 5 년 보증기간
  • 레이저시스템에 대한 2년 보증기간
  • OPC UA를 통한 인더스트리 4.0 (4차 산업표준통신)

광학적 특성

최대출력8.000 W11.000 W16.000 W22.000 W45.000 W
빔품질30 mm.mrad40 mm.mrad60 mm.mrad100 mm.mrad200 mm.mrad
 기타출력과 빔품질은 문의하시기 바랍니다.
광케이블600 µm[NA 0,1]400 µm[NA 0,2]600 µm[NA 0,2]1.000 µm[NA 0,2]2.000 µm[NA 0,2]
광케이블을 길이10m, 20m, 30m, 50m, 100m, 기타 다른 길이는 문의바랍니다.
출력안정성2 시간이상에서 < +/- 2%
적용 파장대900 nm 에서 1.080 nm 까지

기계적 특성

VG64무게 ca. 750 kg, 사이즈: 1.012 x 680 x 1.599 mm³ (길이X 너비X 높이)
VG66무게 ca. 800 kg, 사이즈: 1.065 x 850 x 1.845 mm³ (길이X 너비X 높이)
VG68무게 ca. 900 kg, 사이즈: 1.409 x 1.227 x 1.865 mm³ (길이X 너비X 높이)
