An OTS optic with a multi spot by Laserline diode lasers

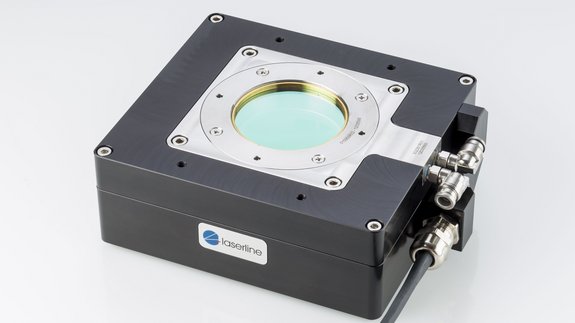

A multi spot module by Laserline diode lasers


멀티 스팟 모듈 옵틱

비디오 보기

빔 분할 및 맞춤형 스팟

레이저라인 멀티 스팟 모듈을 사용하면 거의 모든 원하는 스팟 형상과 강도 분포를 구현할 수 있습니다. 이 모듈은 여러 개의 단일 스팟을 생성하기 위한 빔 분할 외에도 스팟 형상을 조정할 수 있을 뿐만 아니라 스팟 내 강도 분포를 목표에 맞게 조작할 수 있습니다. 여기서 멀티 스팟 모듈은 포커스가 프로세스 요구 사항을 정확히 충족하도록 구성됩니다. 또한 스폿 거리 또는 단일 스폿에 대한 전력 분배와 같은 매개 변수를 미세하게 조정할 수 있습니다.

사용 중인 멀티 스팟 옵틱

트리플 스팟

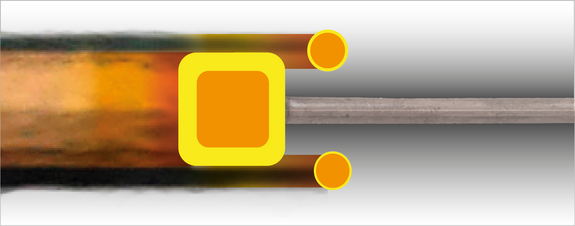

레이저라인 멀티 스폿 모듈의 일반적인 응용 분야는 열간 아연 도금 강판 납땜을 위한 트리플 스폿 방식입니다. 여기서 균일한 직사각형 스팟과 두 개의 원형 프리 스팟을 결합하면 높은 공정 속도와 고품질의 공정 결과를 동시에 실현할 수 있습니다. 이는 아연 도금 제거에 사용되는 두 개의 프리 스팟이 납땜 공정을 진정시키는 데 기여하기 때문에 가능합니다. 레이저라인 OTS 광학장치는 멀티 스팟 모듈로 보완할 수 있습니다. 이를 통해 초점 형상에 대한 비정상적인 요구 사항이 있는 애플리케이션에 맞게 광학 장치를 유연하게 조정할 수 있습니다.

자세히 보기

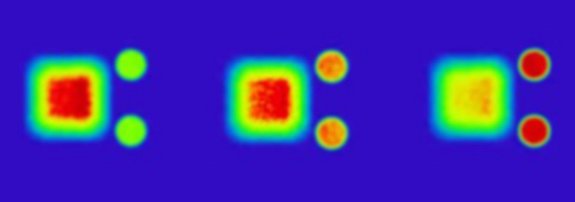

Three heatmaps showing the Triple Spot method with spots intensifying from green to red on blue by Laserline diode lasers
가변 강도 분포
원형 프리 스팟 | 사변형 메인 스팟

스팟 인 스팟

높은 심 품질

빠른 속도와 매력적인 심 - 스팟 인 스팟 설계의 멀티 스팟 모듈을 사용하면 스패터가 적고 관통력을 조정할 수 있어 비대칭 및 대칭 접합부를 효율적으로 용접할 수 있습니다. 이 동영상은 기존의 원형 스폿, 균질화된 직사각형 스폿 및 스폿 인 스폿 구성의 레이저라인 멀티 스폿 기술을 비교하여 용접 품질이 얼마나 향상되었는지 보여줍니다.

스팟-인-스팟과 라운드 스팟

표면에 가까운 영역의 용접 풀에 영향을 미침

  • 스패터, 기공 및 이음새 결함 감소로 동적 특성 감소
  • 재작업 감소
  • 용접 이음새의 매끄러운 표면
  • 열 입력 감소로 속도 향상
  • 더 큰 프로세스 범위

표면과 가까운 영역의 온도 프로파일

  • 용접 풀이 더 오래 액체 상태로 유지되어 다공성 감소
  • 강철의 경도 감소



멀티스팟 모듈 적용 분야

멀티 스팟 모듈이 있는 광학 장치는 자동차 산업에서 자주 사용됩니다.

멀티 스팟 기술
